Промышленные рефрактометры
Серия CM-800 alpha
Проточный рефрактометр CM-800 alpha
Промышленный рефрактометр CM-800 alpha предназначен для измерения концентрации веществ промышленным способом, то есть в производстве, непосредственно в технологическом потоке. Как правило, такие приборы ставятся "на трубу" или монтируются в стенку танка. Прибор выводит данные на экран по шкале %Brix. Конструкция этого проточного рефрактометра позволяет разместить его как непосредствено на трубе (без всяких подпорок, подставок, полок и т.д.), так и на свободностоящей металлической стойке (Опция). Питание прибора осуществляется от источника постоянного тока или внешнего блока питания - AD-34 (Опция). Призма рефрактометра изготовлена из высококачественного искусственного сапфира, имеющего устойчивость к механическим повреждениям. Прибор имеет превосходную точность измерения в широком диапазоне. Измерительная часть прибора выдерживает тепловые нагрузки в диапазоне 5...100 градусов по Цельсию и давление до 10 атм. Имеется возможность изготавливать на заказ модели с пользовательскими шкалами.

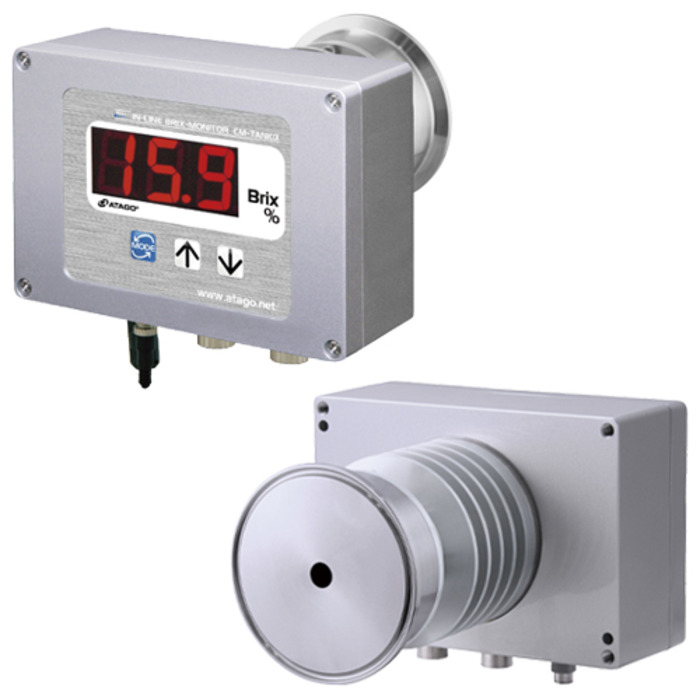

Проточный рефрактометр CM-TANK alpha FER
Промышленный рефрактометр CM-TANK alpha FER - версия промышленного рефрактометра СМ-800 alpha, с возможностью присоединения непосредственно к емкости (танку). Все остальные параметры соответствуют рефрактометру СМ-800 alpha. Призма рефрактометра изготовлена из высококачественного искусственного сапфира, имеющего устойчивость к механическим повреждениям. Прибор имеет превосходную точность измерения в широком диапазоне. Измерительная часть прибора выдерживает тепловые нагрузки в диапазоне 5...100 градусов по Цельсию и давление до 10 атм. Схема монтажа указана на втором изображении.
Опции
- Блок питания 220В - 24В, Кат № - 3529
- Металическая стойка для крепления прибора и блока питания Кат № - RE-8607
- Кабель для вывода аналогового сигнала 4-20mA (5-20 м.)
- Кабель для вывода цифрового сигнала через интерфейс RS-232C (1-15 м.)
- Фитинги, коннекторы.
Технические характеристики
| Модель | CM-800 alpha | CM-TANK alpha FER |
|---|---|---|
| Артикул | 3564 | 3567 |
| Диапазон измерения | Brix: 0.0....80.0%
Температура: 5....100°C, АТК |
|
| Точность | Brix: ±0.1%
Температура: ±1°C |
|
| Функция АТК | 5....100°C | |
| Размеры и вес | 16 x 17 x 11 см, 2.4 кг | |
| Питание | Постоянный ток, 24В | |
| Класс защиты | IP67, защита от пыли и влаги | |
| Входы | RS-232C, DC 4-20mA | |
| Материал | Корпус: SUS316L
Призма: Искусственный сапфир |
|
Серия CM-800 alpha. Специальные шкалы
Проточные рефрактометры CM-800 alpha предназначены для измерения концентрации веществ в непрерывном режиме. Прибор имеет следующие шкалы: концентрация, точка замерзания и фактическая температура образца в трубе или танке. CM-800 alpha имеет компактные размеры. Конструкция этого проточного рефрактометра позволяет разместить его как непосредственно на трубе (без всяких подпорок, подставок, полок и т.д.), так и на свободностоящей металлической стойке (Опция). Питание прибора осуществляется от внешнего блока питания - AD-34 (Опция). Призма рефрактометра изготовлена из высококачественного искусственного сапфира, имеющего устойчивость к механическим повреждениям. Прибор обладает хорошей точностью измерения в широком диапазоне.

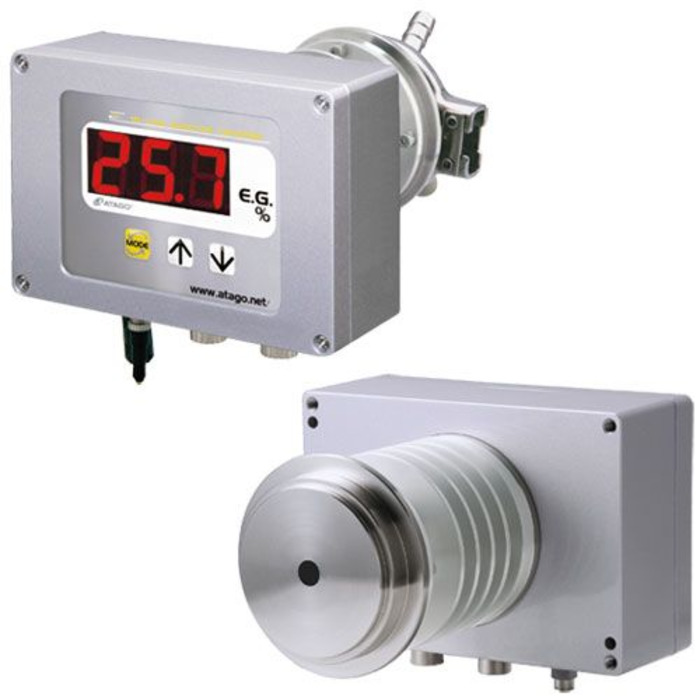

CM-800 alpha-EG. Этиленгликоль
CM-800 alpha-PG. Пропиленгликоль
CM-800 alpha-Urea. Мочевина
CM-800 alpha-NMP. N-Methyl-2-Pyrrolidone
CM-800 alpha-H2O2. Перекись водорода
CM-800 alpha-DMF. Диметилформамид
CM-800 alpha-NaOH. Гидроксид натрия
CM-800 alpha-IPA
CM-800 alpha-Ethanol W/W. Этанол
CM-800 alpha-Ethanol V/V. Этанол
CM-800 alpha-Plato. Пиво
CM-800 alpha-SW. Соленость
- Размеры и вес - 16 x 17 x 11 см, 2.4 кг
- Питание - Постоянный ток, 24В
- Класс защиты - IP67, защита от пыли и влаги
- Входы - RS-232C, DC4 20mA
- Материал - Корпус: SUS316L, Призма: Сапфир
- В комплекте - Входной питающий кабель - 1 м (доступен более длинный кабель)
Технические характеристики
| Модель | Шкала | Артикул | Диапазон измерения | Точность | Функция АТК |
|---|---|---|---|---|---|
| CM-800 alpha-EG | Этиленгликоль | 3531 | Этиленгликоль: 0.0....90.0%
Точка замерзания: 0....-50°C Температура: -15....160°C |
Этиленгликоль: ±0.4%
Точка замерзания: ±1°C Температура: ±1°C |
5....100°C |
| CM-800 alpha-PG | Пропиленгликоль | 3532 | Пропиленгликоль: 0.0....90.0%
Точка замерзания: 0....-50°C Температура: -15....160°C |
Пропиленгликоль: ±0.4%
Точка замерзания: ±1°C Температура: ±1°C |
5....100°C |
| CM-800 alpha-Urea | Мочевина | 3535 | Urea(Adblue): 0.0～55.0％
Температура: -15 ... 160ﾟC |
Urea(Adblue): ±0.3%
Температура: ±1°C |
5....100°C |
| CM-800 alpha-NMP | N-метил-2-пирролидон | 3526 | NMP: 0.0～100.0% | NMP: ±0.1% | 10 ... 60°C |
| CM-800 alpha-H2O2 | Перекись водорода | 3522 | H2O2(W/W): 0 ... 50%
Температура：-15 ... 160°C |
H2O2(W/W): ±0.6%
Температура：±1°C |
5 ... 100°C |
| CM-800 alpha-DMF | Диметилформамид | 3534 | DMF: 0.0～40％
Температура: -15 ... 160°C |
DMF：±0.3％
Температура: ±1°C |
5 ... 100°C |
| CM-800 alpha-NaOH | Гидроксид натрия | 3521 | NaOH(W/W): 0.0～38.0%
Температура: -15 ... 160ﾟC |
NaOH (W/W) : ±0.1%
Температура: ±1°C |
5 ... 100°C |
| CM-800 alpha-IPA | IPA | 3524 | IPA: 0.0～50.0%
Температура: -15 ... 160°C |
IPA : ±0.4%
Температура: ±1°C |
10 ... 35°C |
| CM-800 alpha-Ethanol W/W | Этанол | 3525 | Этанол(W/W):0.0～60.0%
(Гарантированная точность в диапазоне до 45.0%) Температура: -15 ... 160°C |
Этанол (W/W) : ±1%
Температура: ±1°C |
5 ... 35°C |
| CM-800 alpha-Ethanol V/V | Этанол | 3523 | Этанол(V/V): 0.0～53.0%
Температура: -15 ... 160°C |
Этанол (V/V) : ±1%
Температура: ±1°C |
5 ... 30°C |
| CM-800 alpha-Plato | Пиво | 3536 | Plato(W/W) :0.0～30.0%
Температура: -15 ... 160°C |
Plato(W/W) : ±0.2%
Температура: ±1°C |
10 ... 75°C |
| CM-800 alpha-SW | Соленость | 3533 | Соленость: 0.0....28.0%
Температура: -15....160°C |
Соленость: ±0.1%
Температура: ±1°C |
5....100°C |
Серия PRM

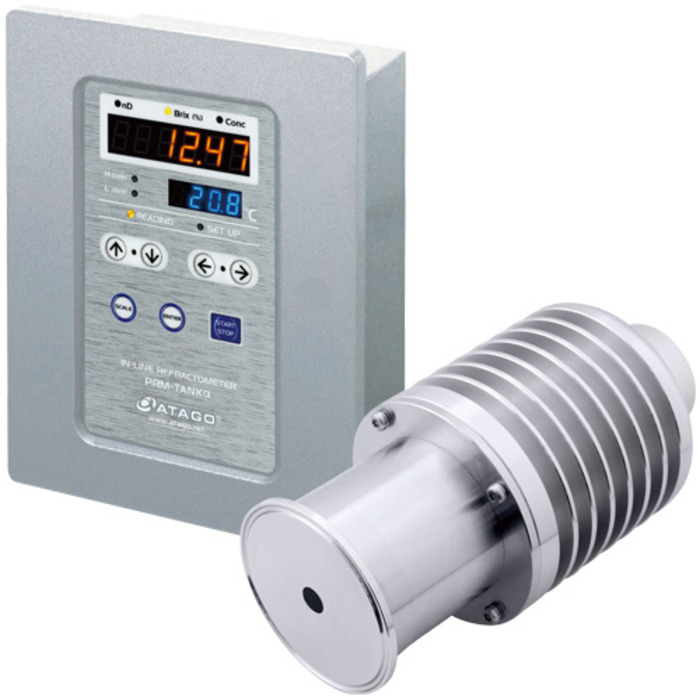

Промышленный рефрактометр PRM-TANK alpha
Промышленный рефрактометр PRM-TANK alpha предназначен для измерения концентрации различных веществ непосредственно в танках (в дистилляторах, концентраторах, смесителях, танках ферментации, танках брожения, танках экстракции, фильтрационных танках). Измерительная часть имеет плоскую поверхность, облегчающую содержание призмы в чистоте длительное время эксплуатации. Призма выполнена из искусственного сапфира, а источник освещения - светодиод, все это гарантия долговечности прибора. Прибор имеет два выхода RS-232C, DC4 to 20mA. Максимально допустимое давление - 1.0 МПа.

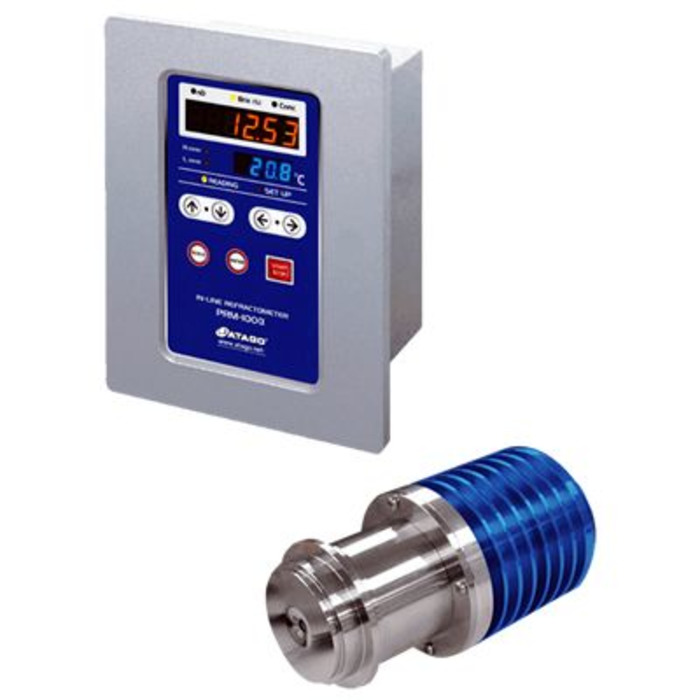

Промышленный рефрактометр PRM-100 alpha
Промышленный рефрактометр PRM-100 alpha является самым передовым промышленным рефрактометром ATAGO и предназначен для измерения концентрации веществ в потоке непрерывным способом. Прибор состоит из двух блоков. Первый - сам измерительный блок, который монтируется в трубу или бак при помощи специальных креплений (опции). Второй - блок отображения информации. Соединяются два блока кабелем длиной 15 метров или более. Призма измерительного блока выполнена из высококачественного искусственного сапфира и обладает стойкостью к механическим повреждениям и налипанию образца. Прибор имеет высокую точность измерения в широком диапазоне, две шкалы измерений (Brix или nD), а также многочисленные функции, упрощающие опознавание сбоя в концентрации образца. Имеет три выхода - выход RS-232C, аналоговый выход 4-20 мА и выход для сигнализации. Измерительная часть прибора выдерживает тепловые нагрузки в диапазоне 5...100 градусов по Цельсию и давление до 10 атм.

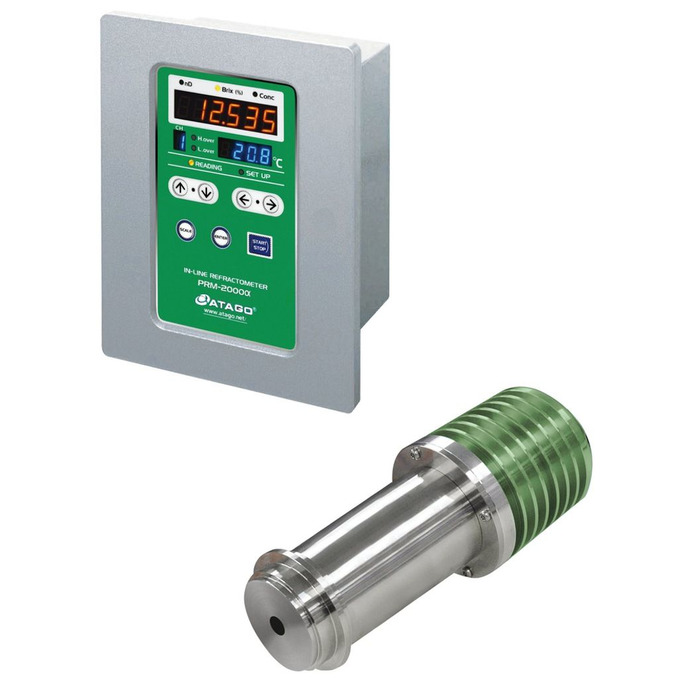

Промышленный рефрактометр PRM-2000 alpha
Промышленный рефрактометр PRM-2000 alpha предназначен для измерения низкоконцентрированных образцов в потоке с большой точностью. Прибор состоит из двух блоков. Первый - сам измерительный блок, который монтируется в трубу или бак при помощи специальных креплений (опции). Второй - блок отображения информации. Соединяются два блока кабелем длиной 15 метров или более. Призма измерительного блока выполнена из высококачественного искусственного сапфира и обладает стойкостью к механическим повреждениям и налипанию образца. Прибор имеет крайне высокую точность измерения в диапазоне до 2.0% Brix, две шкалы измерений (Brix или nD), а также многочисленные функции, упрощающие опознавание сбоя в концентрации образца. Имеет два выхода - выход RS-232C и аналоговый выход 4-20 мА. Измерительная часть прибора выдерживает тепловые нагрузки в диапазоне 5...100 градусов по Цельсию и давление до 10 атм, защита от влаги повышена до IP67.

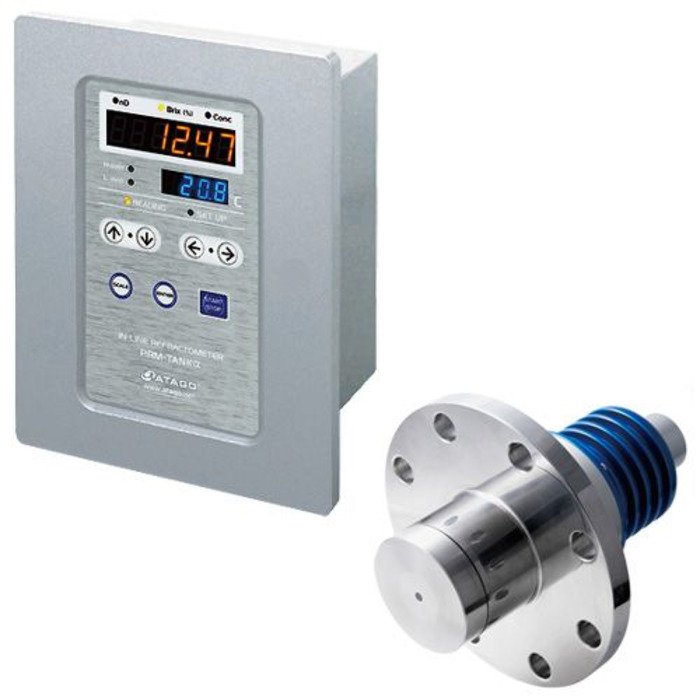

Промышленный рефрактометр PRM-TANK 100 alpha FER
Промышленный рефрактометр PRM-TANK 100 alpha FER является самым передовым промышленным рефрактометром ATAGO и предназначен для измерения концентрации веществ в потоке непрерывным способом.Отличие от PRM 100 alpha состоит в способе крепления. Данный прибор можно крепить непосредственно в танк (емкость). Прибор состоит из двух блоков. Первый - сам измерительный блок, который монтируется в трубу или бак при помощи специальных креплений (опции). Второй - блок отображения информации. Соединяются два блока кабелем длиной 15 метров или более. Призма измерительного блока выполнена из высококачественного искусственного сапфира и обладает стойкостью к механическим повреждениям и налипанию образца. Прибор имеет высокую точность измерения в широком диапазоне, две шкалы измерений (Brix или nD), а также многочисленные функции, упрощающие опознавание сбоя в концентрации образца. Имеет три выхода - выход RS-232C, аналоговый выход 4-20 мА и выход для сигнализации. Измерительная часть прибора выдерживает тепловые нагрузки в диапазоне 5...100 градусов по Цельсию и давление до 10 атм. PRM-100 alpha (TANK) - это всё тот же PRM-100 alpha, но с измерительной секцией, предназначенной для установки с помощью муфты.
Технические характеристики
| Модель | PRM-TANK alpha | PRM-100 alpha | PRM-2000 alpha | PRM-TANK 100 alpha FE |
|---|---|---|---|---|
| Шкалы | Коэффициент преломления (nD)
Brix любая пользовательская шкала |
Коэффициент преломления (nD)
Brix любая пользовательская шкала |
Коэффициент преломления (nD)
Brix |
Коэффициент преломления (nD)
Brix любая пользовательская шкала |
| Артикул | 3575 | 3574 | 3641 | 3577 |
| Диапазон измерения | Коэффициент преломления (nD): 1.31700....1.51000
Brix: 0.00....85.00% |
Коэффициент преломления (nD): 1.32000....1.55700
Brix: 0.00....100.00% |
Коэффициент преломления (nD): 1.32069....1.36500
Brix: 0.000....20.000% |
Коэффициент преломления (nD): 1.32000....1.55700
Brix: 0.00....100.00% |
| Точность | Коэффициент преломления (nD): ±0.0001
Brix: ±0.1% |
Коэффициент преломления (nD): ±0.0001
Brix: ±0.05% |
Коэффициент преломления (nD):: ±0.00001 для концентраций ниже 2.0% Brix, ±0.0001 для концентраций выше 2.0% Brix
Brix: ±0.007% для концентраций ниже 2.0% Brix, ±0.05% для концентраций выше 2.0% Brix |
Коэффициент преломления (nD):: ±0.00010
Brix: ±0.05% |
| Функция АТК | АТК: 5....100°C | АТК: 5....100°C | АТК: 5....90°C | АТК: 5....100°C |
| Размеры и вес | Блок измерения: 25 x 29.73 x 25 см, 12.3 кг
Монитор: 19.2 x 10 x 24 см, 3.3 кг |
Блок измерения: 10.8 x 26.6 x 10.8 см, 3.3 кг
Монитор: 19.2 x 10.0 x 24.0 см, 3.3 кг |
Блок измерения: 10.8 x 10.8 см, 4.7 кг
Монитор: 19.2 x 10.0 x 24.0 см, 3.3 кг |
Блок измерения: 10.8 x 26.6 x 10.8 см, 3.3 кг
Монитор: 19.2 x 10.0 x 24.0 см, 3.3 кг |
| В комплекте | Кабель между блоком измерения и монитором - 15 м. | |||
| Кабель на аналоговый выход 4...20 мА (10 метров) | ||||
| Зажимной хомут Clamp
Уплотнительное кольцо O-Ring |
Зажимной хомут Clamp
Уплотнительное кольцо O-Ring |
|||
| Выходы | RS-232C, DC4 20mA
Выход с открытым коллектором установки верхнего и нижнего ограничения (сигнализация тревоги). Возможность вывода следующих данных: Коэффициент преломления (nD), Brix или концентрация (%), температура (°C), любая пользовательская шкала |
RS-232C, DC 4...20 мА
Выход с открытым коллектором установки верхнего и нижнего ограничения (сигнализация тревоги). Возможность вывода следующих данных: Коэффициент преломления (nD), Brix или концентрацию (%), температуру (°C) |
RS-232C, DC 4...20 мА
Возможность вывода следующих данных: Коэффициент преломления (nD), Brix (%), температура (°C) |
RS-232C, DC 4...20 мА
Выход с открытым коллектором установки верхнего и нижнего ограничения (сигнализация тревоги). Возможность вывода следующих данных: Коэффициент преломления (nD), Brix или концентрацию (%), температуру (°C) |
| Питание | AC 100....240В, 50/60 Гц | |||
| Класс защиты | IP66/IP67 - блок измерения
IP65 - блок отображения информации (монитор) |
IP67, защита от пыли и влаги | ||
| Материал | Корпус: SUS316L
Призма: Искусственный сапфир Уплотнительное кольцо для призмы: FEP, PTFE Уплотнительное кольцо для фланца: PTFE |
Корпус: SUS316
Призма: Сапфир |
Корпус: SUS316L
Призма: Сапфир |
Корпус: SUS316
Призма: Сапфир |
Серия CM-Base

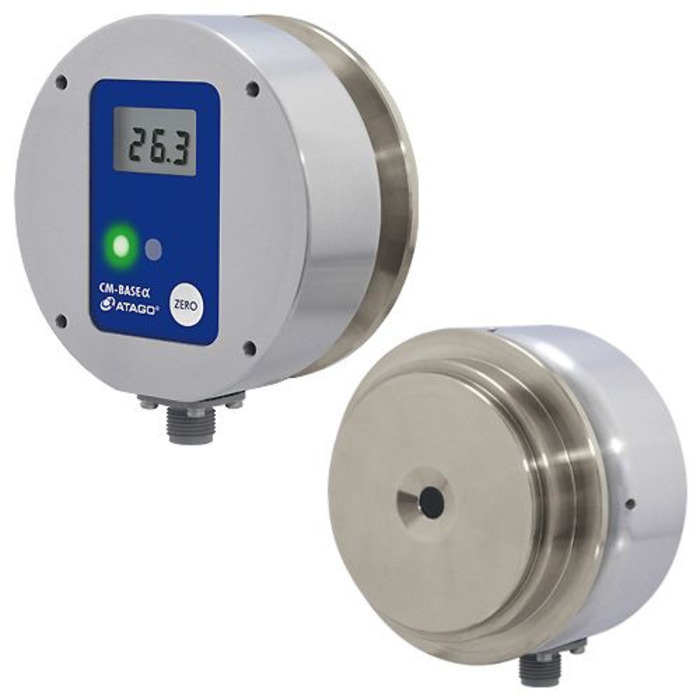

Проточный рефрактометр CM-Base alpha (Тип А)
Проточный рефрактометр CM-Base alpha (Тип D)
Проточный рефрактометр CM-Base alpha - это очень простое, компактное и надежное устройство. Все управление прибором, а также его питание, происходит через один кабель. Существуют две разновидности прибора CM-Base alpha: CM-Base тип А (Артикул 3603) - данные с прибора передаются через аналоговый выход 4-20 mA. CM-Base тип D (Артикул 3604) - данные с прибора передаются по каналу RS-232C в компьютер.

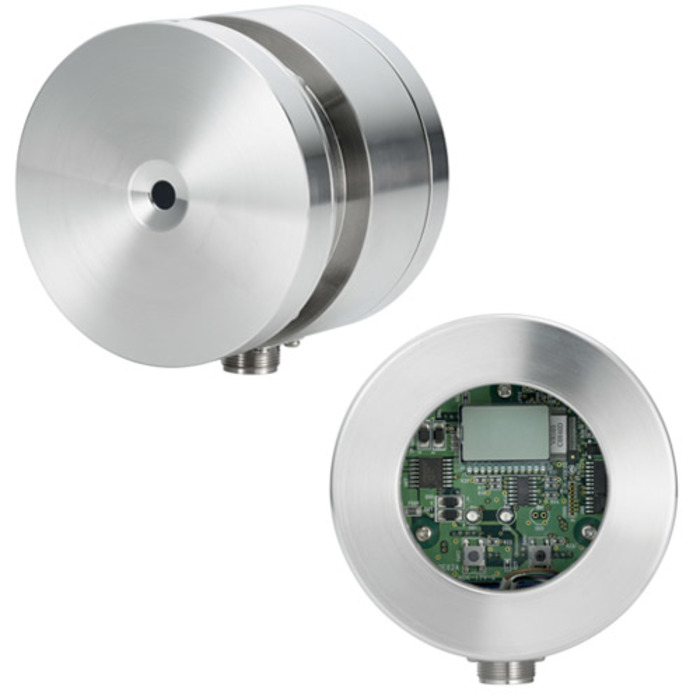

Погружной рефрактометр CM-Base beta (Тип А)
Погружной рефрактометр CM-Base beta (Тип D)
Погружной рефрактометр CM-Base beta - это модифицированная версия проточной "таблетки" CM-Base alpha. Это очень простое, компактное и надежное устройство, совмещающее в себе все плюсы проточного рефрактометра CM-Base alpha и погружного PAN-1. Всё управление прибором, а также его питание, происходит через один кабель. Просто прикрепите прибор к стенке ёмкости с образцом, нажмите кнопку "START" и прибор начнет проводить измерения с периодичностью 30 секунд, каждый раз выдавая актуальные данные. Существуют две разновидности прибора CM-Base beta: CM-Base тип А (Артикул 3616) - данные с прибора передаются через аналоговый выход 4-20 mA. CM-Base тип D (Артикул 3626) - данные с прибора передаются по каналу RS-232C в компьютер.

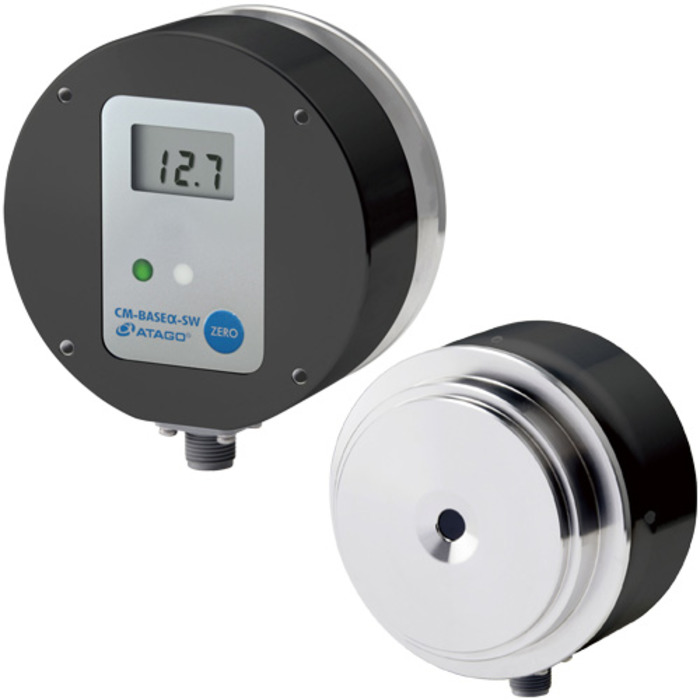

Проточный солемер CM-BASEα-SW (Тип А)
Проточный солемер CM-BASEα-SW (Тип D)
Проточный солемер CM-BASEα-SW - это очень простое, компактное и надежное устройство. Все управление прибором, а также его питание, происходит через один кабель. Такими "таблетками" можно оснастить все производство, результаты будут "стекаться" к оператору со всех точек Идеально подходит для измерения рассолов в потоке. Существуют две разновидности прибора CM-BASEα-SW: CM-Base тип А (Артикул 3618) - данные с прибора передаются через аналоговый выход 4-20 mA. CM-Base тип D (Артикул 3628) - данные с прибора передаются по каналу RS-232C в компьютер.
- Класс защиты - IP64, защита от струй воды и пыли
- Материал - Корпус: SUS316L, Призма: Сапфир
- Питание - Постоянный ток 24В
Технические характеристики
| Модель | Артикул | Диапазон измерения | Точность | Функция АТК | Размеры и вес |
|---|---|---|---|---|---|
| CM-Base alpha (Тип А) | 3603 | % Brix: 0.0....33.0% | % Brix: ±0.5% | 10....50°C | 90х90х59 мм, 820 г |
| CM-Base alpha (Тип D) | 3604 | % Brix: 0.0....33.0% | % Brix: ±0.5% | 10....50°C | 90х90х59 мм, 820 г |
| CM-Base beta (Тип А) | 3616 | % Brix: 0.0....33.0% | % Brix: ±0.5% | 10....50°C | 9 x 9 x 5.77 + 20 см, 900 г |
| CM-Base beta (Тип D) | 3626 | % Brix: 0.0....33.0% | % Brix: ±0.5% | 10....50°C | 9 x 9 x 5.77 + 20 см, 900 г |
| CM-BASEα-SW (Тип А) | 3618 | Соленость: 0.00....28.0% | Соленость: ±0.2% (0.0...3.0%), ±0.5% (3.1...28.0%)
Температура: ±2°C |
10....40°C | 90х90х59 мм, 820 г |
| CM-BASEα-SW (Тип D) | 3628 | Соленость: 0.00....28.0% | Соленость: ±0.2% (0.0...3.0%), ±0.5% (3.1...28.0%)
Температура: ±2°C |
10....40°C | 90х90х59 мм, 820 г |
Серия CM-INTANK
Погружной рефрактометр CM-INTANK (Тип А)
Погружной рефрактометр CM-INTANK (Тип D)
Погружной рефрактометр CM-INTANK - это специальная модель, включающая в себя функции знаменитого CM-Base alpha, но предназначенная для полного погружения в емкость с образцом благодаря своему особому, стойкому к давлению корпусу. Водонепроницаемость прибора позволяет погружать его на глубину до 5 метров, при этом прибор способен выдерживать давление до 0.3 МПа, что соответствует давлению толщи воды на глубине 30 метров. CM-INTANK - это очень простое, компактное и надежное устройство. Все управление прибором, а также его питание, происходит через один кабель. Такими "таблетками" можно оснастить все производство, результаты будут "стекаться" к оператору со всех точек. Существуют две разновидности прибора CM-INTANK: CM-INTANK тип А (Артикул 3617) - данные с прибора передаются через аналоговый выход 4-20 mA. CM-INTANK тип D (Артикул 3627) - данные с прибора передаются по каналу RS-232C в компьютер.
Технические характеристики
| Модель | CM-INTANK (Тип А) | CM-INTANK (Тип D) |
|---|---|---|
| Артикул | 3617 | |
| Диапазон измерения | % Brix: 0.0...33.0% | |
| Точность | % Brix: ±0.5% | |
| Функция АТК | 10...40°С | |
| Размеры и вес | Диаметр 10 х 8.56 см, 2.5 кг | |
| Время измерения | Около 2 секунд | |
| Источник света | Светодиод (D-линия) | |
| Питание | DC24V | |
| Выходы | Тип А - DC 4...20мA | Тип D - RS-232C |
| Класс защиты | IP68, возможность погружения в воду | |
| Материал | Корпус: SUS316L
Призма: Сапфир |
|
US-alpha. Ультразвуковой очиститель
Ультразвуковой очиститель US-alpha предназначен для очистки поверхности призмы от загрязнения в процессе эксплуатации промышленного рефрактометра в производственном потоке. Данное устройство позволяет значительно сократить количество профилактических работ с рефрактометром. Ультразвуковой очиститель US-alpha монтируется в проточную систему напротив измерительной головки промышленного рефрактометра. Применяется для таких моделей как PRM-100α, PRM-2000α, CM-800 alpha).
Технические характеристики
| Модель | Артикул | Размеры и вес | Питание |
|---|---|---|---|
| US-alpha | 9112 | Прибор 6.6×7.9×6.6см, 14кг
Блок питания 9.2×10×24см, 3.5кг Прибор соединяется с блоком питания кабелем 5м |
5ВА |
