Холодные ретортные печи Nabertherm
Серия VHT
Компактные печи типа VHT разработаны в виде электрически обогреваемых камерных печей с графитовым, молибденовым нагревом или нагревом дисилицидом молибдена MoSi2. Благодаря изменяющимся концепциям нагрева и многочисленным принадлежностям эти печи дают возможность реализовывать даже технически сложные процессы, необходимые заказчику. В вакуум-плотном технологическом резервуаре можно проводить процессы термической обработки либо под защитной атмосферой и атмосферой реакционного газа, либо под вакуумом, в зависимости от конструкции до 10-5 мбар. Печи в базовом исполнении можно использовать для работы с негорючими защитными газами или вакуумом. Оснащенные соответствующими устройствами для работы с H2 печи можно использовать для работы с водородом или другими горючими газами. Основой данного оснащения является сертифицированный пакет безопасности, который в любое время обеспечит безопасную эксплуатацию и в случае аварии активирует соответствующую программу действий в аварийной ситуации. Поскольку выжигание должно производиться в вакууме, мы рекомендуем пакет оснащения VDB, в который наряду с соответствующим устройством безопасности входит дополнительная реторта для выжигания, устанавливаемая в обогреваемое пространство, и который предотвращает загрязнение пространства печи возникающими отработанными газами. Отработанные газы выводятся из реторты в факел отработанного газа.

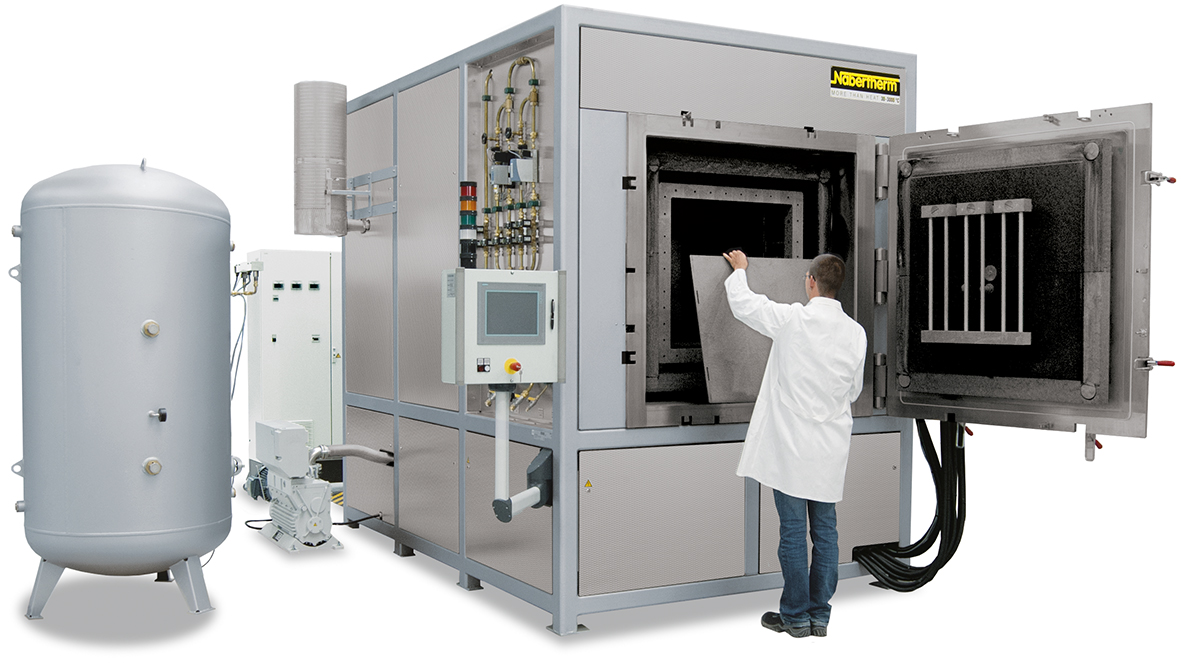

VHT 500/22-GR

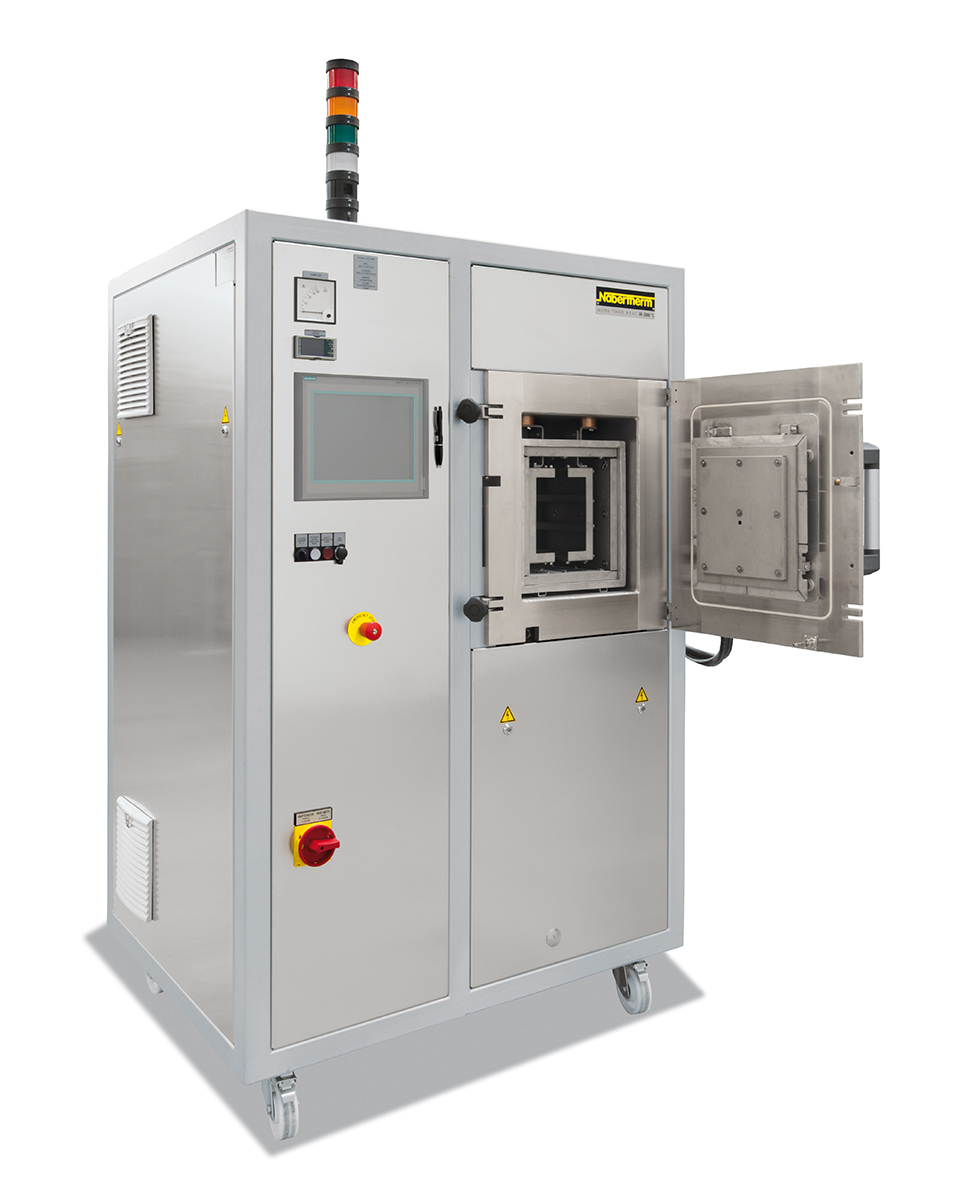

VHT 8/16‑MO
VHT 40/22‑GR
VHT 40/16-MO

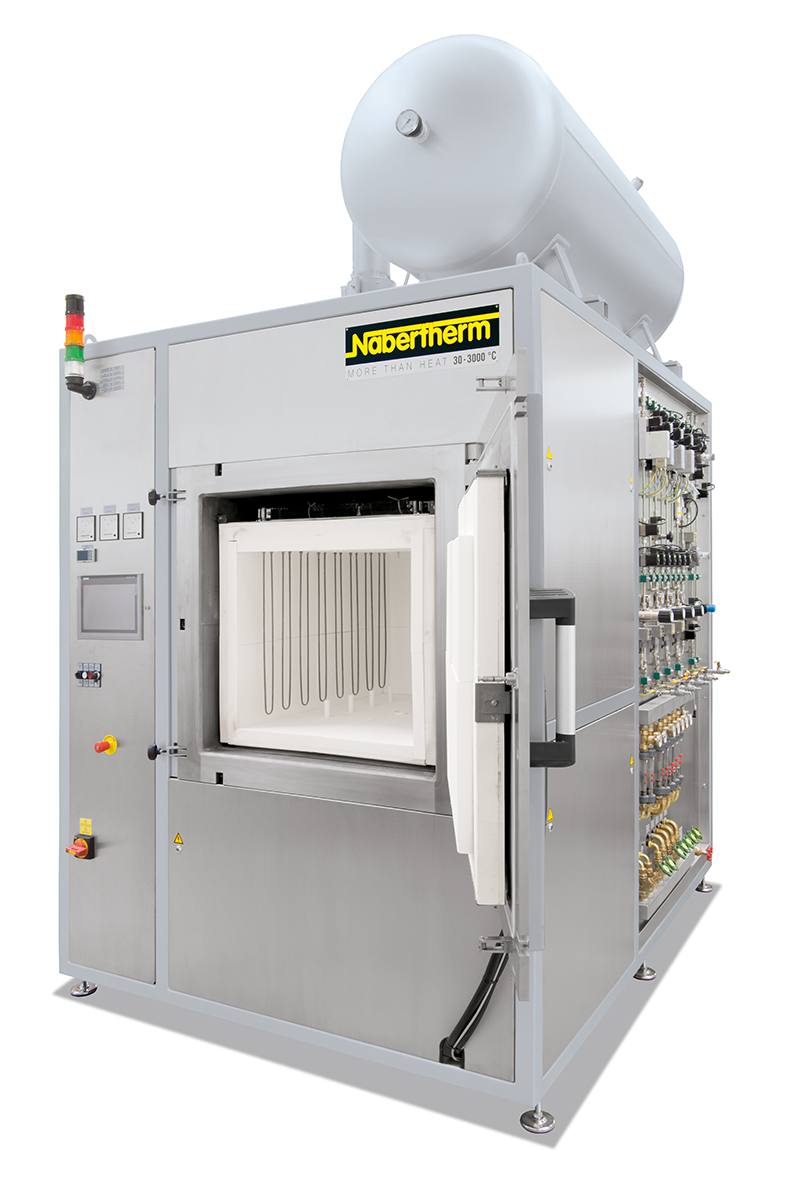

VHT 100/15‑KE
Основные особенности:
- Максимальная температура нагрева 1200 °C, 1600 °C, 1800 °C или 2200 °C;
- Стандартные размеры пространства печи: 8 - 500 л;
- Технологический резервуар из нержавеющей стали с водяным охлаждением со всех сторон с температуростойкими уплотнительными кольцами круглого сечения;
- Рама из устойчивых стальных профилей, легкая в обслуживании благодаря легко снимаемым обшивочным листам из высококачественной стали;
- Корпус модели VHT 8 на колесиках для удобного перемещения печи;
- Распределитель охлаждающей воды с кранами ручной блокировки для прямого и обратного хода, автоматический контроль расхода, открытая система водяного охлаждения;
- Настраиваемая циркуляция охлаждающей воды с индикатором расхода и температуры и защитой от превышения температуры;
- Распределительное устройство с контроллером интегрировано в корпус;
- Управление процессами H700 с легко обозримой, сенсорной панелью 7“ для ввода программы и визуализации, возможность сохранения 10 программ по 20 сегментов;
- Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2;
- Ручное управление функциями технологического газа и вакуума;
- Ручная подача технологического газа (N2, Ar или негорючий формовочный газ) с настраиваемым уровнем расхода;
- Байпас с ручным клапаном для быстрого наполнения или затопления пространства печи;
- Выпуск газа вручную при помощи перепускного клапана для режима работы печи при избыточном давлении (20 мбар относит.);
- Одноступенчатый пластинчатый насос с шаровым затвором для создания форвакуума и для термической обработки в низком вакууме до 5 мбар;
- Манометр для визуального контроля уровня давления;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.
Дополнительное оснащение:
- Подача газа вручную для второго технологического газа (N2, Ar или негорючий формовочный газ) с настраиваемым уровнем расхода и байпасом;
- Технологический загрузочный бункер из молибдена, вольфрама, графита или ХВУ, рекомендуется для процессов удаления связующего вещества. Бункер с прямым впуском и выпуском газа устанавливается в газовом пространстве печи и служит для улучшения однородности температуры. На этапе удаления связующего вещества содержащие связующее вещество отработанные газы отводятся непосредственно из загрузочного бункера. Посредством замены трактов подачи газа после фазы удаления связующего вещества во время процесса спекания достигается очищенная атмосфера технологического газа;
- Термоэлемент для садки с индикатором;
- Измерение температур для моделей 2200 °C посредством пирометра и термоэлемента типа S с автоматическим устройством выдвигания для точного управления в нижнем диапазоне температур (начиная с модели VHT 40/..-GR);
- Двухступенчатый пластинчатый насос с шаровым затвором для создания форвакуума и для термической обработки в среднем вакууме (до 10-2 мбар);
- Насосный стенд с турбомолекулярным насосом с задвижкой для создания форвакуума и термической обработки в высоком вакууме (до 10-5 мбар), включая электрический датчик давления и форвакуумный насос;
- Другие вакуумные насосы по запросу;
- Теплообменник с закрытой системой водяного охлаждения;
- Пакет автоматики с системой управления процессами H3700;
- Регулятор массового расхода для изменяющегося объема потока и создания газовых смесей со вторым технологическим газом (только в комплекте пакета автоматики);
- Работа при парциальном давлении: впуск защитного газа при управляемом нижнем давлении (только в комплекте пакета автоматики);
- Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления.
Холодные ретортные печи с графитовой изоляцией и нагревом
Наименование | Нагрев, °C | Габариты печи, мм | Габариты камеры, мм | Объем камеры, л | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|---|
VHT 8/18-GR | 1800 | 1250 x 1100 x 2000 | 170 x 240 x 200 | 8 | 27000 | 3-фазное |
VHT 40/18-GR | 1800 | 1600 x 2100 x 2300 | 300 x 450 x 300 | 40 | 83000 | 3-фазное |
VHT 70/18-GR | 1800 | 1700 x 2500 x 2400 | 375 x 500 x 375 | 70 | 105000 | 3-фазное |
VHT 100/18-GR | 1800 | 1900 x 2600 x 2500 | 450 x 550 x 450 | 100 | 131000 | 3-фазное |
VHT 250/18-GR | 1800 | 3000 x 4300 x 3100 | 600 x 750 x 600 | 250 | 180000 | 3-фазное |
VHT 500/18-GR | 1800 | 3200 x 4500 x 3300 | 750 x 900 x 750 | 500 | 220000 | 3-фазное |
VHT 8/22-GR | 2200 | 1250 x 1100 x 2000 | 170 x 240 x 200 | 8 | 27000 | 3-фазное |
VHT 40/22-GR | 2200 | 1600 x 2100 x 2300 | 300 x 450 x 300 | 40 | 103000 | 3-фазное |
VHT 70/12-MO | 1200 | 1700 x 2500 x 2400 | 375 x 500 x 375 | 70 | 125000 | 3-фазное |
VHT 100/22-GR | 2200 | 1900 x 2600 x 2500 | 450 x 550 x 450 | 100 | 125000 | 3-фазное |
VHT 250/22-GR | 2200 | 3000 x 4300 x 3100 | 600 x 750 x 600 | 250 | 210000 | 3-фазное |
VHT 500/22-GR | 2200 | 3200 x 4500 x 3300 | 750 x 900 x 750 | 500 | 260000 | 3-фазное |
Холодные ретортные печи с молибденовым нагревом
Наименование | Нагрев, °C | Габариты печи, мм | Габариты камеры, мм | Объем камеры, л | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|---|
VHT 8/12-MO | 1200 | 1250 x 1100 x 2000 | 170 x 240 x 200 | 8 | 19000 | 3-фазное |
VHT 40/12-MO | 1200 | 1600 x 2100 x 2300 | 300 x 450 x 300 | 40 | 54000 | 3-фазное |
VHT 70/12-MO | 1200 | 1700 x 2500 x 2400 | 375 x 500 x 375 | 70 | 70000 | 3-фазное |
VHT 100/12-MO | 1200 | 1900 x 2600 x 2500 | 450 x 550 x 450 | 100 | 90000 | 3-фазное |
VHT 250/12-MO | 1200 | 3000 x 4300 x 3100 | 600 x 750 x 600 | 250 | по заказу | 3-фазное |
VHT 500/12-MO | 1200 | 3200 x 4500 x 3300 | 750 x 900 x 750 | 500 | по заказу | 3-фазное |
VHT 8/16-MO | 1600 | 1250 x 1100 x 2000 | 170 x 240 x 200 | 8 | 34000 | 3-фазное |
VHT 40/16-MO | 1600 | 1600 x 2100 x 2300 | 300 x 450 x 300 | 40 | 60000 | 3-фазное |
VHT 70/16-MO | 1600 | 1700 x 2500 x 2400 | 375 x 500 x 375 | 70 | 100000 | 3-фазное |
VHT 100/16-MO | 1600 | 1900 x 2600 x 2500 | 450 x 550 x 450 | 100 | 140000 | 3-фазное |
VHT 250/16-MO | 1600 | 3000 x 4300 x 3100 | 600 x 750 x 600 | 250 | по заказу | 3-фазное |
VHT 500/16-MO | 1600 | 3200 x 4500 x 3300 | 750 x 900 x 750 | 500 | по заказу | 3-фазное |
Холодные ретортные печи с вольфрамовым нагревом
Наименование | Нагрев, °C | Габариты печи, мм | Габариты камеры, мм | Объем камеры, л | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|---|
VHT 8/18-W | 1800 | 1250 x 1100 x 2000 | 170 x 240 x 200 | 8 | 50000 | 3-фазное |
VHT 40/18-W | 1800 | 1600 x 2100 x 2300 | 300 x 450 x 300 | 40 | 130000 | 3-фазное |
VHT 70/18-W | 1800 | 1700 x 2500 x 2400 | 375 x 500 x 375 | 70 | 150000 | 3-фазное |
VHT 100/18-W | 1800 | 1900 x 2600 x 2500 | 450 x 550 x 450 | 100 | по заказу | 3-фазное |
VHT 250/18-W | 1800 | 3000 x 4300 x 3100 | 600 x 750 x 600 | 250 | по заказу | 3-фазное |
VHT 500/18-W | 1800 | 3200 x 4500 x 3300 | 750 x 900 x 750 | 500 | по заказу | 3-фазное |
Холодные ретортные печи с волокнистой изоляцией и нагревом с помощью нагревательных элементов из дисилицида молибдена
Наименование | Нагрев, °C | Габариты печи, мм | Габариты камеры, мм | Объем камеры, л | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|---|
VHT 8/18-KE | 1800 | 1250 x 1100 x 2000 | 170 x 240 x 200 | 8 | 12000 | 3-фазное |
VHT 40/18-KE | 1800 | 1600 x 2100 x 2300 | 300 x 450 x 300 | 40 | 30000 | 3-фазное |
VHT 70/18-KE | 1800 | 1700 x 2500 x 2400 | 375 x 500 x 375 | 70 | 55000 | 3-фазное |
VHT 100/18-KE | 1800 | 1900 x 2600 x 2500 | 450 x 550 x 450 | 100 | 85000 | 3-фазное |
VHT 250/18-KE | 1800 | 3000 x 4300 x 3100 | 600 x 750 x 600 | 250 | по заказу | 3-фазное |
VHT 500/18-KE | 1800 | 3200 x 4500 x 3300 | 750 x 900 x 750 | 500 | по заказу | 3-фазное |
Серия SVHT
По сравнению с печами моделей VHT печи серии SVHT обеспечивают дальнейшее увеличение рабочих характеристик в плане создания вакуума и достижения максимальной температуры. Благодаря шахтной конструкции и использованию вольфрамового нагрева печи моделей SVHT..-W могут поддерживать процессы с температурой максимум 2400 °C даже в условиях высокого вакуума. Модели SVHT..-GR с графитовым нагревом, также выполненные в виде шахтных печей, могут использоваться в атмосфере инертного газа при температуре даже 3000 °C.

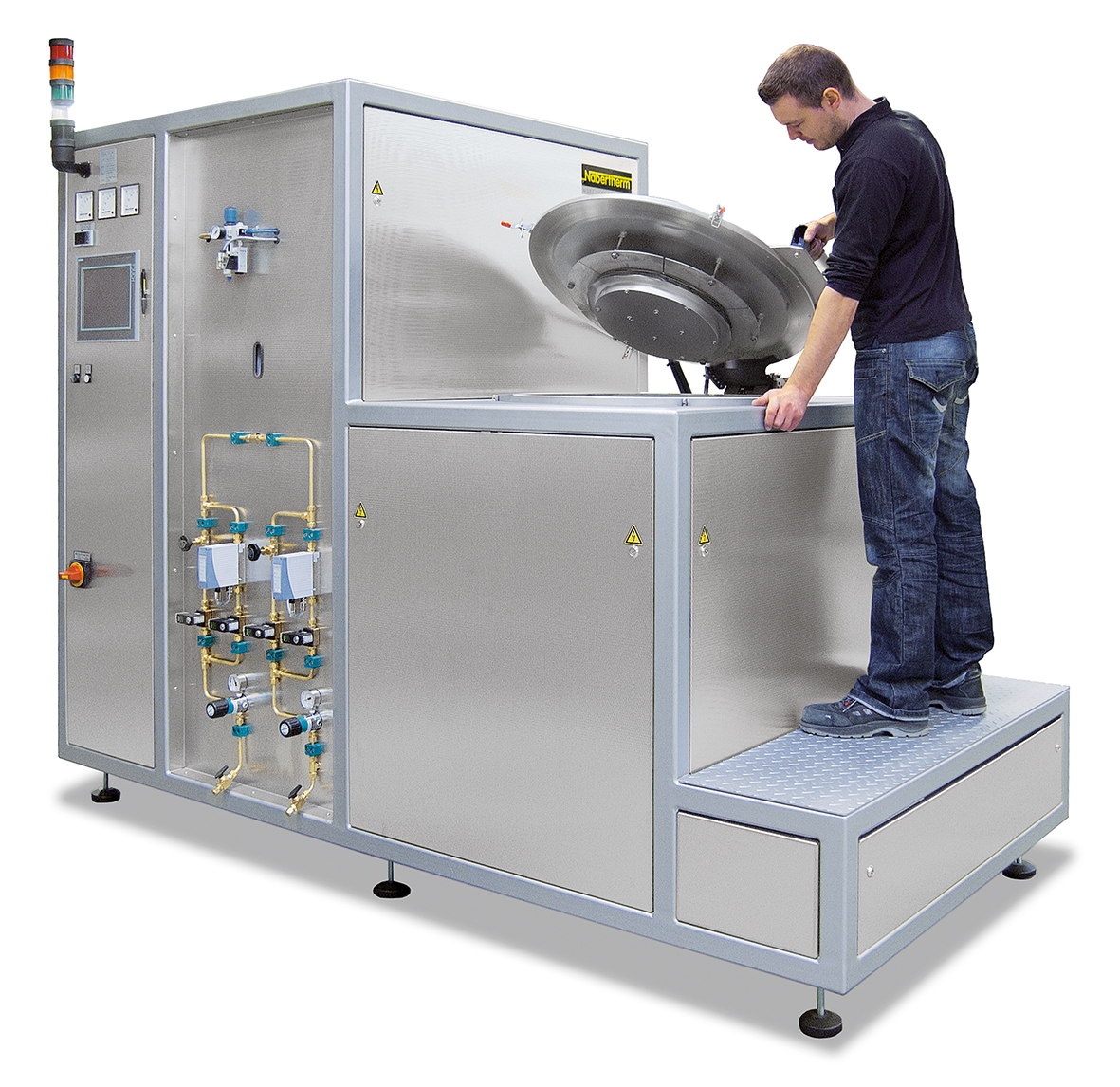

SVHT 9/24-W
Основные особенности:
- Максимальная температура нагрева 2400 °C или 3000 °C;
- Печи стандартных размеров с газовым пространством объемом 2 или 9 л;
- Исполнение в виде шахтных печей с верхней загрузкой;
- Рамная конструкция с применением структурных листов из высококачественной стали;
- Контейнер из высококачественной стали с двойными стенками и водяным охлаждением;
- Выполнение вручную операций с технологическим газом и вакуумом;
- Система подачи вручную негорючего технологического газа;
- Подножка перед печью, обеспечивающая эргономическую высоту загрузки;
- Крышка контейнера с газонаполненными амортизаторами;
- Распределительное и регулирующее устройство, а также система подачи газа, встроенные в корпус печи;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.
Холодные ретортные печи с вольфрамовым нагревом до 2400 °C
Наименование | Нагрев, °C | Габариты печи, мм | Объем камеры, л | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|
SVHT 2/24-W | 2400 | 1300 x 2500 x 2000 | 2.5 | 55000 | 3-фазное |
SVHT 9/24-W | 2400 | 1400 x 2900 x 2100 | 9.5 | 95000 | 3-фазное |
Холодные ретортные печи с графитовым нагревом до 3000 °C
Наименование | Нагрев, °C | Габариты печи, мм | Объем камеры, л | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|
SVHT 2/30-GR | 3000 | 1400 x 2500 x 2100 | 2.5 | 65000 | 3-фазное |
SVHT 9/30-GR | 3000 | 1500 x 2900 x 2100 | 9.5 | 115000 | 3-фазное |
