ДРОБИЛКИ МОЛОТКОВЫЕ
МД 2х2
МД 5х2
МД 5х5
У нас вы можете купить дробилки молотковые МД 2х2, МД 5х2 и МД 5х5. Узнать стоимость оборудования, технические параметры или подобрать необходимый вам комплект, вы можете, связавшись с нами по телефонам 8(812)703-01-65, 8(812)703-01-66, 8(812)540-10-73 или написав на info@lenlab.ru.
Назначение: переработка отходов строительных материалов, глины, соли, кирпичной крошки, минералов, стекла, огнеупоров, шлаков, растительных материалов, отработанных формовочных смесей, отходов электроники и многих других материалов.
Применение: горнодобывающая, металлургическая, строительная, химическая и другие отрасли промышленности.
Преимущества:
- регулировка крупности продукта дробления с помощью:
- решеток с различными размерами отверстий;
- разных форм молотков и их количество;
- измененяемой частоты вращения ротора;
- сменной футеровки крышки (гладкой или ребристой).
- свободный подвес молотков снижает вероятность поломки при возможном попадании недробимых частиц;
- самоустанавливающиеся подшипники в основании ротора снижают нагрузку на детали и узлы;
- загрузочная воронка выполнена в соответствии с условиями безопасности и предотвращает выброс частиц при работе;
- быстрый доступ в камеру дробления благодаря откидным болтам крышки;
- молотки можно развернуть на 180 градусов, что увеличивает их срок службы;
- подключение к блоку пылеулавливания для:
- понижения температуры в камере;
- увеличения производительности;
- снижения пылевидной фракции в дробленом продукте;
- разделения материала на три составляющих: готовый продукт в приемной емкости дробилки, осаждаемые частицы в циклоне БПУ и его рукавном фильтре.

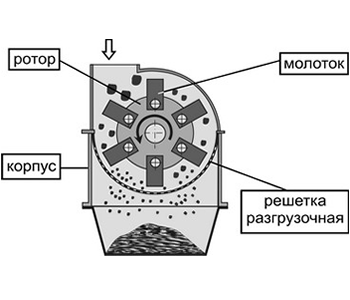

Устройство: загрузочный бункер, крышка (две крышки для МД 5х2 и МД 5х5), основание, ротор, электродвигатель и опора. Камера дробления образовывается внутренней поверхностью крышки, основанием и разгрузочной решеткой. Ротор - вал, на котором установлены два диска (четыре диска для МД 5х5). В периферийные отверстия дисков вставлены шесть осей, с шарнирно подвешенными плоскими молотками, выполенные из закаленной стали. Внутри загрузочного бункера установлены два отбойника и шторка. Так же сбоку есть окно для подключения блока пылеулавливания (БПУ). Ременная передача передает крутящий момент от двигателя на ротор. Молотки - прямоугольные тонкие стальные пластины с отверстием, смещенным к одному из торцов. Боковая сторона молотков может быть как плоской, так и заточенной. Поставленная технологическая задача производства определяет форму и количество молотков.
Принцип работы: ударное воздействие на частицы материала. Материал для дробления засыпается в камеру и разрушается молотками (воздействие ударов и трения), а также самоизмельчается. Проходя через разгрузочную решетку с отверстиями нужной крупности готового продукта, материал поступает в приемную емкость (или выдувается в циклон и рукавный фильтр БПУ).
Технические характеристики
Технические характеристики | Модель | ||
---|---|---|---|
МД 2х2 | МД 5х2 | МД 5х5 | |
Размеры загрузочного окна, мм | 100х120 | 200х300 | 300х500 |
Размеры ротора, мм (диаметр х длина) | 250х150 | 500х250 | 500х500 |
Размер исходного материала, мм, не более | 20 | 50 | |
Размер частиц конечного продукта, мм | 0,5-10 | 2-25 | |
Производительность, кг/ч, не более | 100 | 700 | 1500 |
Частота вращения ротора, об/мин | 1000-3000 | 1500 | |
Мощность электродвигателя, кВт | 1,5-3,0 | 11 | 22 |
Напряжение питания, 50 Гц, В | 380 | ||
Габаритные размеры, мм (д*ш*в) | 885х550х1410 | 1560х805х1230 | 1750х840х1190 |
Масса, кг | 110 | 580 | 750 |
Материал молотков | 65Г | Инструментальная сталь | 65Г |
