Кабелеискатель "Успех КБИ-309М" (морозоустойчивый)
Назначение
Кабелеискатель "Успех КБИ-309М" предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.
Рекомендуемые области применения
- Электро- и теплоэнергетика
- Коммунальное хозяйство
- Нефтегазовая отрасль
- Геодезия
- Связь
- МЧС
- Строительство
- Другие отрасли
Возможности
- Определение положения подземных коммуникаций.
- Измерение глубины залегания и силы тока в коммуникации.
- Одновременная работа со встроенными и внешними датчиками.
- Выбор кабеля из пучка с использованием внешнего датчика.
- Поиск дефектов коммуникаций.
Особенности
Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

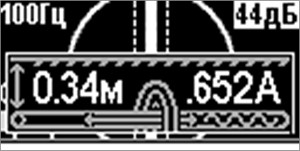

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
В режиме «График» на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.
Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.

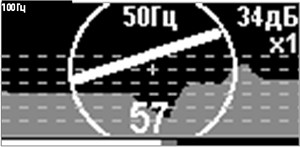

Режим «График+» - при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).

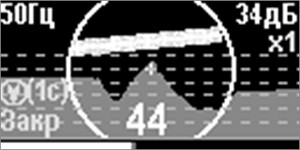

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Меню на двух языках (русский и английский).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).
В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.
Приемник "АП-019М"
Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
---|---|
Добротность квазирезонансных фильтров (Q) | 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | >100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 |
Управление чувствительностью |
|
Определение глубины залегания трассы | 0....9,99 м Автоматически в режиме «Трасса» |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | 0,001....9,99 А Автоматически в режиме «Трасса» |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
Индицируемые параметры |
|
Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330 х 140 х 700 мм |
Масса | 2,1 кг |
Комплектация
- Трассопоисковый приемник "АП-019М" – 1 шт.
- Батарейки - 4 шт.
- Кабель мини-USB для подключения внешнего аккумулятора – 1 шт.
- Сумка для приемника – 1 шт.
- Сумка для приемника (солнцезащитная) – 1 шт.
- Руководство по эксплуатации. Паспорт – 1 шт.
