Комплекты автономного генератора МАГ-05.Х.ХХ

Принцип трассировки неметаллических трубопроводов

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

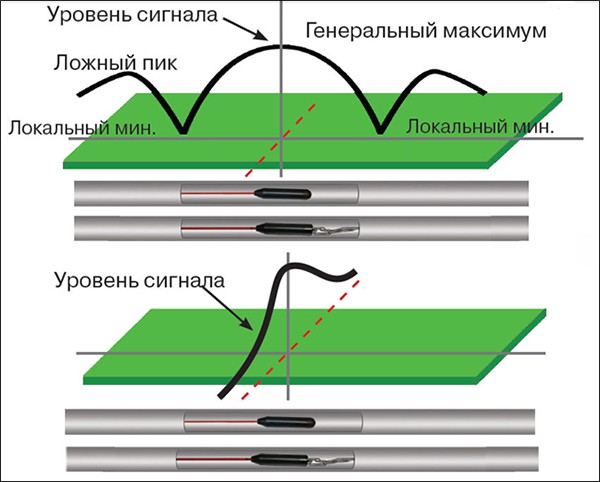

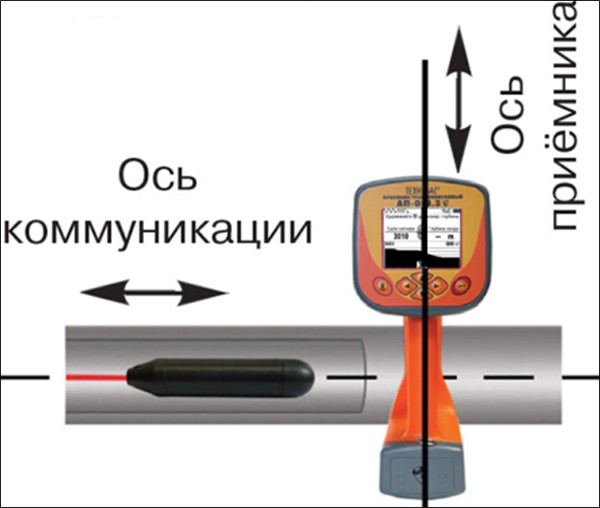

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.

Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.

Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.

Особенности комплекта автономного генератора МАГ-05.2.ХХ

Комплект автономного генератора МАГ-05.2.ХХ позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса.

В этом случае применяют следующий порядок работы:

• На проталкивающем устройстве вместо автономного генератора установить деталь пробку;
• С помощью проталкивающего устройства протолкнуть пробку до конца канала;
• Пробку заменить на автономный генератор с аккумулятором и крышкой;
• Прицепить вспомогательный трос к крышке с помощью карабина;
• Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.

В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса.

Технические характеристики

Частота генератора	512 Гц
Диаметр малогабаритного автономного генератора	40 мм
Вес малогабаритного автономного генератора	318 г ± 20 г
Время работы генератора	не менее 5 ч.
Диаметр троса проталкивающего устройства	6 мм
Диаметр вспомогательного троса	2 мм

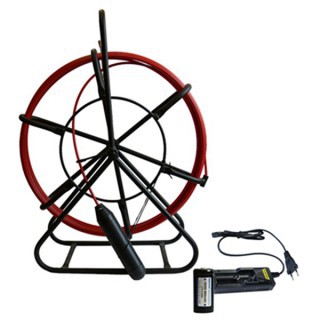

Комплект автономного генератора МАГ-05.1.ХХ

• Проталкивающее устройство
• Малогабаритный автономный генератор МАГ-05
• Аккумулятор
• Зарядное устройство

Комплект автономного генератора МАГ-05.2.ХХ

• Проталкивающее устройство
• Малогабаритный автономный генератор МАГ-05
• Аккумулятор
• Зарядное устройство
• Вспомогательный трос на держателе LUX
• Пробка
• Крышка
• Карабин
