ПУЛЬТЫ УПРАВЛЕНИЯ

ПУ

У нас вы можете купить пульты управления ПУ и совмещенные пульты управления СПУ для электродвигателей переменного тока номинальным напряжением 220 и 380В. ПУ рассчитаны на управление одним электродвигателем в одном оборудовании, а СПУ работает с комплексом различных установок. Узнать стоимость оборудования, технические параметры или подобрать необходимый вам комплект, вы можете, связавшись с нами по телефонам 8(812)703-01-65, 8(812)703-01-66, 8(812)540-10-73 или написав на info@lenlab.ru.

Назначение: подсоединение асинхронных двигателей переменного тока к питающей сети, их включение и выключение.

Применение:

• ПУ-1 управляет изделиями с однофазными двигателями.
• ПУ-3 управляет изделиями с трехфазными двигателями.
• СПУ управляет технологическими установками с несколькими единицами оборудования, задаёт последовательность включения электродвигателей.

Преимущества:

• элементы подбираются в соответствии с заданными параметрами подключаемого оборудования;
• автоматическое отключение питания при токовых перегрузках;
• герметичность корпуса;
• блокировка двигателя при нарушении эксплуатации оборудования;
• соответствует ГОСТ 51321.1.-2000 "Устройства комплектные низковольтные распределения и управления".

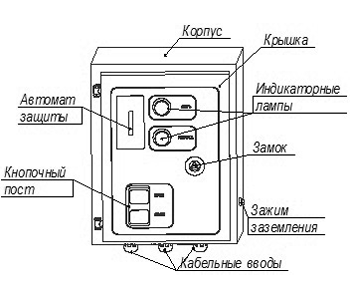

Устройство: прямоугольный металлический корпус с крышкой со смонтированными в нём элементами электрической схемы. Крышка присоединена к корпусу петлями и закрывается на замок. Крышка герметично прилегает к корпусу за счет резинового уплотнения. Подключение электрических кабелей к пульту управления происходит через три кабельных ввода в нижней части корпуса. Справа расположен зажим заземления ("Земля"). На крышке пульта управления располагаются:

• кнопка ПУСК и кнопка СТОП;
• индикаторные лампы СЕТЬ и РАБОТА;
• окно для включения и выключения автоматического выключателя.

В отличие от обычного пульта управления ПУ, совмещенный пульт управления СПУ содержит удвоенное количество элементов управления, индикаторных ламп и кабельных выводов.

Принцип работы: нажатие кнопки ПУСК подаёт напряжение на катушку пускателя, замыкая контакты, и загорается индикаторная лампа СЕТЬ. Одна пара контактов блокирует кнопку ПУСК, обеспечивая подачу напряжения на катушку пускателя, остальные пары контактов замыкают цепи подачи напряжения на внешнюю нагрузку. После этого загорается индикаторная лампа РАБОТА.
Отключение питающего напряжения от нагрузки может произойти при:

• отключении напряжения в сети;
• выключении вручную;
• автоматическом отключении выключателя;
• нажатии кнопки СТОП;
• отключении напряжения тепловым реле;
• размыкании контактов блокировочного выключателя (при его наличии).
